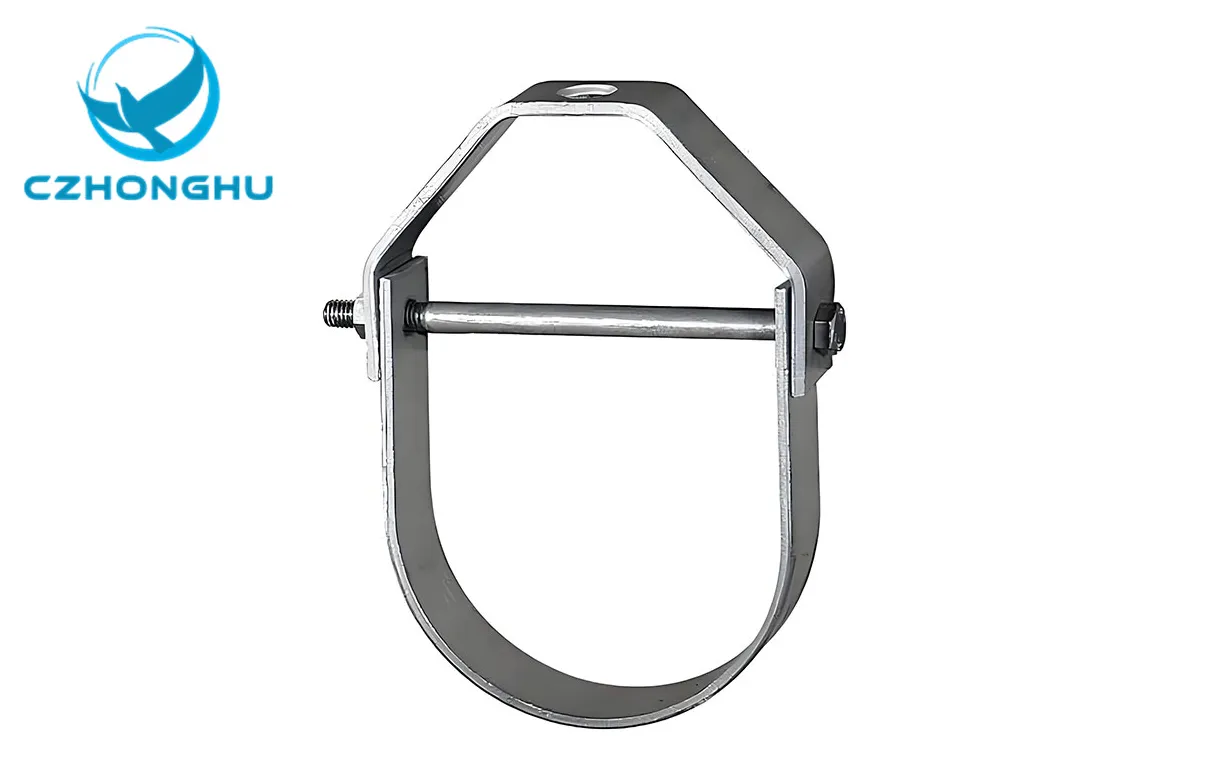

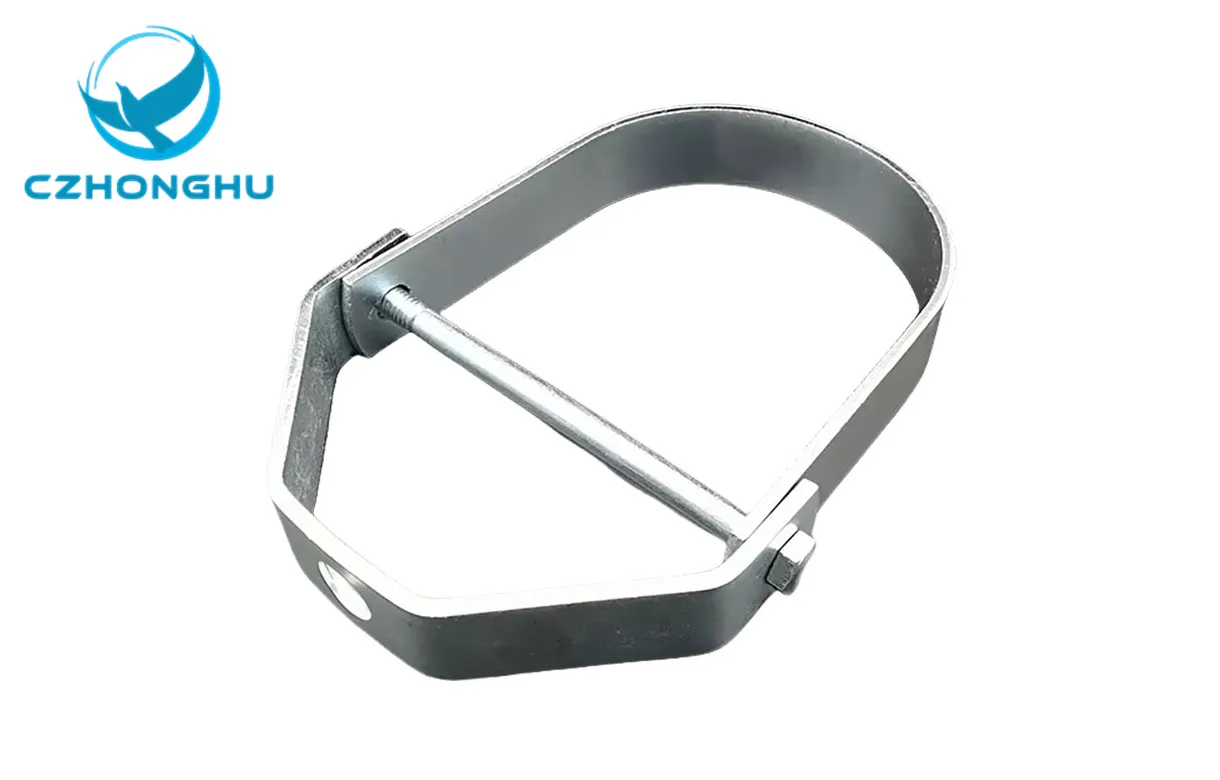

+86-13503272331Um cabide de clevis é um dispositivo ajustável de duas partes para suspender tubos. Sua seção superior é uma alça em forma de U que se conecta a uma haste rosqueada, enquanto a parte inferior é uma tira formada que sustenta o tubo. Conectada por um alfinete, esta junta permite girar. O conjunto é preso no alto com porcas e arruelas. Sua principal função é suportar o peso e o conteúdo do tubo, permitir o ajuste vertical, restringir o movimento lateral e acomodar o giro vertical limitado devido à expansão térmica.
| Tamanho do tubo de ferro | Dados da especificação | Rec. Carga máx. (lbs.) | Aprox. Wt. Por 100 (lbs.) | |||||||
| Um | B | C | D | E | F | Superior | Mais baixo | |||
| 1/2 | 3/8 | 1 1/8 | 1 11/16 | 2 1/16 | 1/4 | 16/07 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 3/4 | 3/8 | 1 1/8 | 1 11/16 | 2 9/16 | 1/4 | 16/07 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 1 | 3/8 | 15/16 | 2 1/16 | 2 16/11 | 1/4 | 5/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 22 |
| 1 1/4 | 3/8 | 1 5/8 | 2 17/2 | 3 11/16 | 1/4 | 7/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 26 |
| 1 1/2 | 3/8 | 1 7/8 | 2 7/8 | 3 3/16 | 1/4 | 16/11 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 34 |
| 2 | 3/8 | 2 1/4 | 3 5/16 | 4 7/16 | 16/05 | 1 1/4 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 38 |
| 2 1/2 | 3/8 | 2 7/8 | 3 7/16 | 4 7/8 | 1/4 | 115/16 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 86 |
| 3 | 1/2 | 35/16 | 4 3/4 | 6 1/2 | 16/05 | 1 3/4 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 96 |
| 3 1/2 | 1/2 | 4 1/32 | 5 15/16 | 7 15/16 | 16/05 | 2 9/16 | 8Ga x 13/16 | 10Ga x 13/16 | 1130 | 114 |
| 4 | 5/8 | 4 7/8 | 5 7/8 | 8 3/16 | 3/8 | 2 17/8 | 8Ga x 13/16 | 10Ga x 13/16 | 1430 | 126 |
| 5 | 5/8 | 4 3/16 | 5 11/16 | 8 7/16 | 1/2 | 1 7/16 | 4Ga x 1 1/4 | 8Ga x 1 1/4 | 1430 | 204 |
| 6 | 3/4 | 5 1/16 | 6 13/16 | 10 1/8 | 1/2 | 1 3/4 | 3Ga x 1 1/2 | 8Ga x 1 1/2 | 1940 | 240 |
| 8 | 3/4 | 6 3/16 | 8 1/16 | 12 7/16 | 5/8 | 1 7/8 | 3Ga x 1 3/4 | 8Ga x 1 3/4 | 2000 | 486 |
| 10 | 7/8 | 6 3/4 | 10 9/16 | 15 7/16 | 3/4 | 2 13/16 | 3/8x1 3/4 | 3Ga x 1 3/4 | 3600 | 806 |
| 12 | 7/8 | 7 3/32 | 11 10/16 | 15 7/8 | 3/4 | 2 1/4 | 3/8x2 | 3Ga x 2 | 3600 | 1034 |
| 14 | 1 | 9 1/4 | 14 3/8 | 20 1/4 | 7/8 | 4 3/8 | 1/2x2 | 1/4x2 | 4200 | 1430 |
| 16 | 1 | 11 5/16 | 16 15/16 | 21 15/16 | 1 | 2 13/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4600 | 2100 |
| 18 | 1 | 13 7/8 | 13 1/16 | 22 5/26 | 1 | 3 9/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4800 | 2440 |
| 20 | 1 1/4 | 15 1/8 | 17 3/4 | 27 3/12 | 1 1/4 | 3 3/4 | 5/8x3 | 3/8x3 | 4800 | 4700 |
| 24 | 1 1/4 | 18 3/8 | 23 1/2 | 31 1/4 | 1 1/4 | 4 | 5/8x3 | 3/8x3 | 4800 | 5800 |
Esta folha de especificação é apenas para referência. A Aimco Intemational Group Corp. reserva-se o direito de fazer alterações no projeto sem aviso prévio.
Material: Normalmente feito de aço carbono (por exemplo, ASTM A36) para serviço geral. O aço inoxidável (por exemplo, 304 ou 316) é usado para ambientes corrosivos ou aplicações de alta pureza.
Acabamento: Os acabamentos comuns incluem galvanizado por imersão a quente (para resistência à corrosão), preto (acabamento simples) ou às vezes pintado.
Ajustabilidade Vertical: A característica mais proeminente. As porcas na haste roscada acima e abaixo da haste permitem um posicionamento preciso da altura.
Ação pivotante: A conexão do pino da forca permite que o tubo gire ligeiramente, evitando tensões no cabide e na tubulação durante o movimento térmico.
Suporte rígido: Fornece suporte forte e confiável, restringindo o movimento horizontal.
Design de duas peças: simplifica a instalação; a alça inferior pode ser colocada no tubo antes que a manta superior seja fixada.
